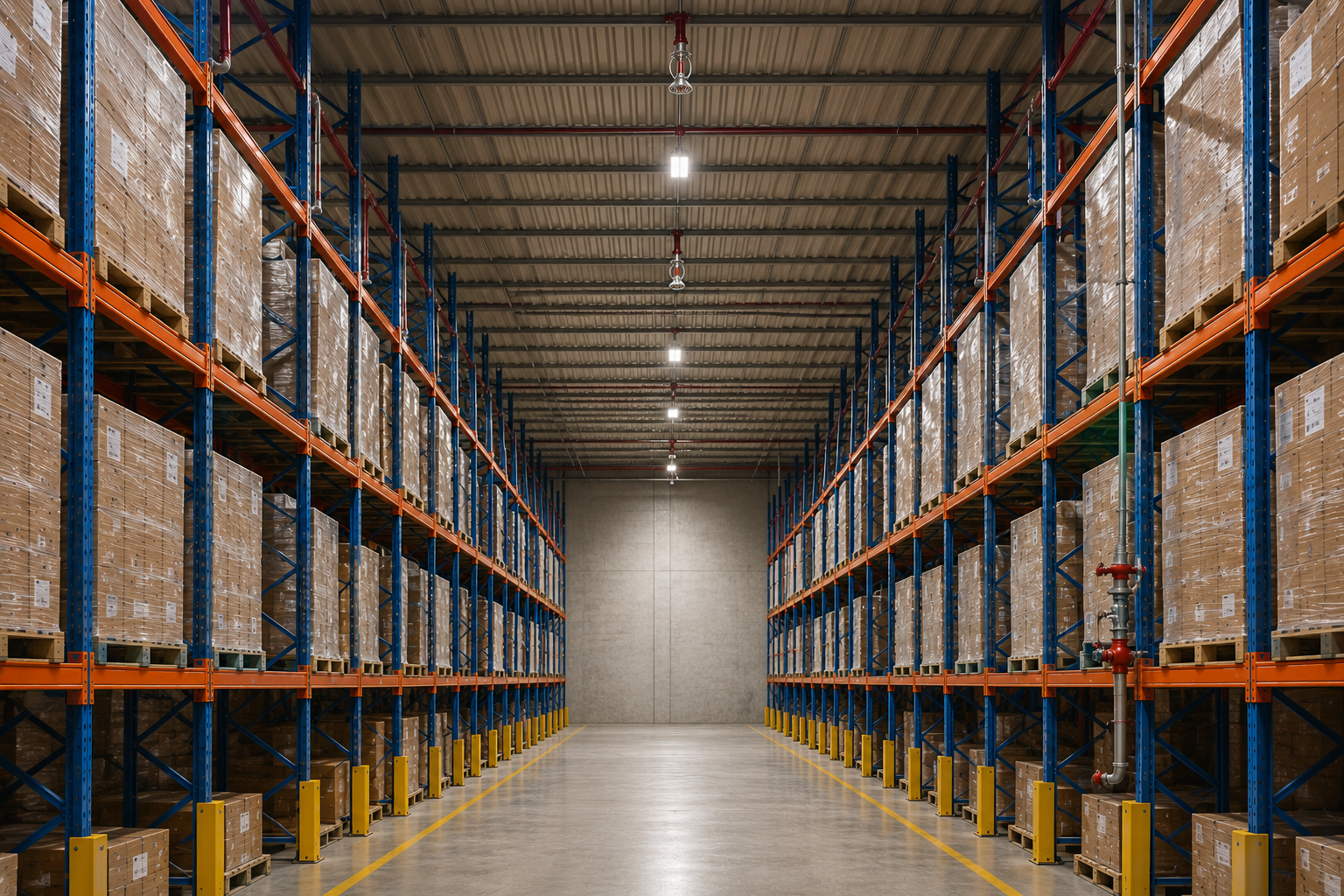

In Hochregal- und Blocklägern entscheidet die Sprinkleranlage maßgeblich darüber, ob ein Brand früh gestoppt wird. Damit das funktioniert, müssen Lagergut, Regale und Sprinkler bestimmte Abstände einhalten. Dieser Beitrag erklärt die wichtigsten Maße, den Unterschied zwischen VdS- und FM-Global-Anlagen – und warum die Freiräume so entscheidend sind. (Stand: Mai 2026; maßgeblich ist immer das geprüfte Anlagenkonzept.)
Auf einen Blick
- Sprinklerschutz hängt direkt von Lagerart und -höhe ab.
- Freiraum unter Sprinklern und Längs-/Querschächte (Flue Spaces) sind Pflicht.
- Ab bestimmten Höhen sind Regalsprinkler oder ESFR-Decke nötig.
- VdS CEA 4001 und FM Global sind zwei unterschiedliche Regelwelten.
- Abweichungen können die Anlage komplett unwirksam machen.
Warum Abstände über Leben und Sachwert entscheiden
Eine Sprinkleranlage kann ein Feuer nur kontrollieren, wenn das Löschwasser den Brandherd erreicht. Stapelt man Lagergut zu dicht unter die Sprinkler oder verschließt die senkrechten Luftspalte im Regal, passiert zweierlei: Das Wasser wird abgeschirmt, und das Feuer breitet sich in den Hohlräumen ungehindert nach oben aus. Die Abstände sind also kein Formalismus – sie sind die Voraussetzung dafür, dass die Anlage überhaupt wirkt.
Freiraum unter den Deckensprinklern
Zwischen Oberkante Lagergut und den Sprinklern muss ein definierter Freiraum bleiben. Er sorgt dafür, dass sich der Sprühkegel voll ausbilden kann und die Wärme den Sprinkler rechtzeitig auslöst. Wird zu hoch gestapelt, wird der Sprühschirm „abgeschnitten".
Häufig genannte Orientierung: mindestens ca. 0,5 m Freiraum zwischen Lagergut-Oberkante und Sprinklerebene. Der konkrete Wert hängt vom Anlagentyp und Konzept ab – verbindlich ist das geprüfte Sprinklerkonzept (VdS/FM).
Flue Spaces: die Luftspalte im Hochregal
Im Hochregal sind die senkrechten und waagerechten Luftspalte (Längs- und Querschächte, engl. flue spaces) entscheidend. Durch sie gelangt Löschwasser von Deckensprinklern bzw. von Regalsprinklern in die unteren Ebenen, und Hitze steigt kontrolliert auf. Werden diese Schächte mit Paletten oder überstehender Ware zugestellt, ist die Wirkung der Anlage massiv gefährdet.
Wann reichen Deckensprinkler – wann braucht es Regalsprinkler?
Bei niedrigen Lagerhöhen genügen oft Deckensprinkler. Mit steigender Höhe und Brandlast reicht das Wasser von oben nicht mehr bis in die unteren Ebenen – dann sind Regalsprinkler (in-rack) auf Zwischenebenen oder leistungsstarke ESFR-Deckensprinkler (Early Suppression Fast Response) erforderlich. Ab welcher Höhe was nötig ist, hängt von Lagergut-Klasse, Höhe und Regeltyp ab. In der Muster-Industriebau-Richtlinie werden für Lagergut über 9 m Oberkante zusätzliche Anforderungen gestellt.
- Deckensprinkler: Schutz von oben – für moderate Höhen.
- Regalsprinkler (in-rack): Wasser direkt in den Ebenen – für hohe Regale/kritische Güter.
- ESFR: sehr leistungsstarke Decke, kann in-rack teils ersetzen – reagiert aber empfindlich auf Abweichungen.
VdS CEA 4001 vs. FM Global – zwei Regelwelten
In Deutschland ist die VdS CEA 4001 der De-facto-Standard für Planung und Einbau von Sprinkleranlagen. International – vor allem bei Konzernen und deren Sachversicherern – wird häufig nach FM Global (FM Data Sheets) geplant. Beide schützen dasselbe Ziel, unterscheiden sich aber in Philosophie und Details:
- VdS CEA 4001: regelbasiert mit Schutzkonzepten, Schächten und Bemessungstabellen (u. a. ESFR-Anhang an NFPA 13 angelehnt). Seit 2024 u. a. neue Konzepte für mehrreihige Regale (MRR).
- FM Global: stark versuchsbasiert (umfangreiche Brandtests), eigene Data Sheets, oft objekt-/versichererspezifische Vorgaben.
- Konsequenz: Eine Anlage ist immer nach einem Regelwerk auszulegen und abzunehmen. Wer den Versicherer wechselt oder international baut, muss prüfen, welches Regelwerk gilt – Mischen ist nicht zulässig.
Gerade bei ESFR- und CMSA-Anlagen führen Abweichungen von der Planung (zu hohe Lagerung, zugestellte Schächte, falsche Lagergutklasse) häufig zum Totalausfall der Schutzwirkung – nicht nur zu einer Teilminderung.
Blocklagerung auf dem Boden
Bei der Blocklagerung (Ware ohne Regal direkt gestapelt) gelten ebenfalls klare Regeln: begrenzte Stapelhöhe passend zur Anlage, ausreichender Freiraum zu den Sprinklern, definierte Gänge/Abstände zwischen den Blöcken und Abstand zu Wänden. Diese Gassen wirken wie horizontale „Schächte": Sie begrenzen die Brandausbreitung von Block zu Block und lassen das Löschwasser an die Stapelseiten.
- Stapelhöhe nicht über das im Konzept zulässige Maß erhöhen.
- Block-Abstände/Gänge freihalten – nicht „auffüllen".
- Abstand zu Wänden und zur Sprinklerebene einhalten.
Häufige Fragen (FAQ)
Wie viel Abstand muss zwischen Lagergut und Sprinkler bleiben?
Als Orientierung gilt oft mindestens rund 0,5 m Freiraum unter der Sprinklerebene. Der verbindliche Wert ergibt sich aus dem geprüften Anlagenkonzept (VdS bzw. FM Global) und dem Sprinklertyp.
Was sind Flue Spaces und warum sind sie wichtig?
Das sind die senkrechten/waagerechten Luftspalte im Regal. Sie lassen Löschwasser in die unteren Ebenen und steuern den Wärmeabzug. Zugestellte Schächte können die Anlage unwirksam machen.
VdS oder FM Global – was ist besser?
Pauschal keines. VdS CEA 4001 ist in Deutschland Standard, FM Global ist versuchsbasiert und international/konzernseitig verbreitet. Entscheidend ist, dass die Anlage durchgängig nach einem Regelwerk geplant, gebaut und abgenommen wird – abgestimmt mit dem Sachversicherer.
Ab welcher Höhe brauche ich Regalsprinkler?
Das hängt von Lagergutklasse, Höhe und Regelwerk ab. Mit steigender Höhe/Brandlast reichen Deckensprinkler nicht mehr; dann sind Regalsprinkler oder ESFR nötig. Über 9 m Lagerguthöhe stellt die Muster-Industriebau-Richtlinie zusätzliche Anforderungen.
Quellen & Regelwerke
- VdS CEA 4001 – Richtlinien für Sprinkleranlagen (Planung und Einbau), inkl. Aktualisierungen 2024 (u. a. MRR)
- FM Global Property Loss Prevention Data Sheets (z. B. DS 8-9 Storage)
- NFPA 13 – Installation of Sprinkler Systems (Bezug für ESFR-Tabellen)
- Muster-Industriebau-Richtlinie (MIndBauRL) – Anforderungen Lagerhöhe
Hinweis: Allgemeine Information (Stand Mai 2026), keine Planung oder Bemessung. Die genannten Maße sind Orientierungswerte; verbindlich sind ausschließlich das geprüfte Sprinklerkonzept, das angewandte Regelwerk (VdS bzw. FM Global) und die Vorgaben des Sachversicherers im Einzelfall.
